VAI TRÒ CỦA THIẾT KẾ CONCEPT TRONG THIẾT KẾ NHÀ Ở
Thiết kế concept là một phần của bản thiết kế hoàn chỉnh. Vậy thiết kế concept có đặc điểm gì? Trong trường hợp nào thì cần sử dụng bản thiết kế này? Nó có vai trò gì trong thiết kế nhà?
Hãy cùng The Box tìm hiểu qua bài viết sau nhé!
Contents
ĐỊNH NGHĨA
Thiết kế concept có thể được hiểu là thiết kế ý tưởng. Bản thiết kế này thể hiện hầu hết các vấn đề về ý đồ thiết kế. Hình dáng, công năng, màu sắc và vật liệu của công trình. Các bản vẽ triển khai, chi tiết,… đều được lập dựa trên thiết kế concept được duyệt.
VAI TRÒ
Thiết kế concept có vai trò đầu tàu trong hành trình tư duy của người thiết kế. Nó là sợi chỉ đỏ, kim chỉ nam, là hồn cốt của toàn bộ sản phẩm thiết kế. Sau khi thiết kế concept được phê duyệt thì các bản thiết kế khác mới tiến hành và thể hiện vai trò của mình.
Ý NGHĨA CỦA THIẾT KẾ CONCEPT
Thiết kế concept nhằm rút ngắn thời gian thiết kế. Giúp khách hàng vẫn có cái nhìn tổng thể về sản phẩm thiết kế, trong khi chi phí được giảm đi đáng kể. The Box đã ứng dụng sự ưu việt của thiết kế concept trong quá trình làm việc với khách hàng cải tạo nhà. Qua đó giúp lược bỏ các bước thiết kế không đáng có, tối ưu chi phí thiết kế. Góp phần giảm giá thành của gói thiết kế – thi công, đem lại hiệu quả tài chính rõ rệt cho khách hàng mà vẫn không làm giảm giá trị và vai trò của thiết kế trong công trình.
Để có cái nhìn rõ hơn, hãy cùng tìm hiểu về sự khác nhau của các bộ hồ sơ thiết kế sau.
HỒ SƠ CỦA THIẾT KẾ CONCEPT GỒM NHỮNG GÌ?
| STT | Hạng mục | Tên bản vẽ |
| 1 | Phối cảnh 3D | Phối cảnh 3D nội – ngoại thất các không gian chính |
| 2 | Bản vẽ 2D | Mặt bằng các tầng |
| 3 | Mặt bằng bố trí nội thất các tầng |
HỒ SƠ THIẾT KẾ KIẾN TRÚC
| STT | Hạng mục | Tên bản vẽ |
| 1 | Phối cảnh | Phối cảnh 3D ngoại thất, mặt trước công trình |
| 2 | Kiến trúc | Mặt bằng định vị |
| 3 | Mặt bằng bố trí nội thất | |
| 4 | Mặt bằng lót sàn | |
| 5 | Mặt bằng cửa | |
| 6 | Mặt bằng trần – đèn | |
| 7 | Mặt đứng | |
| 8 | Mặt cắt | |
| 9 | Chi tiết vệ sinh | |
| 10 | Chi tiết kiến trúc (cửa, lan can, mái, cầu thang,…) | |
| 11 | Kết cấu | Mặt bằng định vị – chi tiết cọc |
| 12 | Mặt bằng kết cấu | |
| 13 | Mặt bằng bố trí thép | |
| 14 | Chi tiết kết cấu (dầm, cột, sàn,…) | |
| 15 | Điện | Sơ đồ nguyên lý |
| 16 | Mặt bằng công tắc – ổ cắm | |
| 17 | Mặt bằng bố trí điện nhẹ | |
| 18 | Nước | Sơ đồ nguyên lý cấp – thoát nước |
| 19 | Mặt bằng cấp nước | |
| 20 | Mặt bằng thoát nước | |
| 21 | Chi tiết bể tự hoại | |
| 22 | Quy cách lắp đặt thiết bị nước – hố ga | |
| 23 | Điều hòa không khí, thông tin liên lạc, camera, PCCC | Mặt bằng bố trí điều hòa, quạt hút |
| 24 | Mặt bằng bố trí ổ cắm tivi, điện thoại, internet | |
| 25 | Mặt bằng bố trí camera | |
| 26 | Mặt bằng bố trí báo cháy, chữa cháy |
HỒ SƠ THIẾT KẾ NỘI THẤT
| STT | Hạng mục | Tên bản vẽ |
| 1 | Phối cảnh | Phối cảnh 3D nội thất các không gian thiết kế |
| 2 | Triển khai | Mặt bằng bố trí nội thất |
| 3 | Mặt đứng các diện tường, tấm ốp | |
| 4 | Mặt cắt thể hiện chi tiết trần – đèn | |
| 5 | Mặt bằng – mặt đứng – chú thích vật liệu – phối cảnh 3D các vật dụng (furniture) |
Cùng tham khảo một số hồ sơ thiết kế concept ở các công trình cải tạo nhà của The Box nhé:

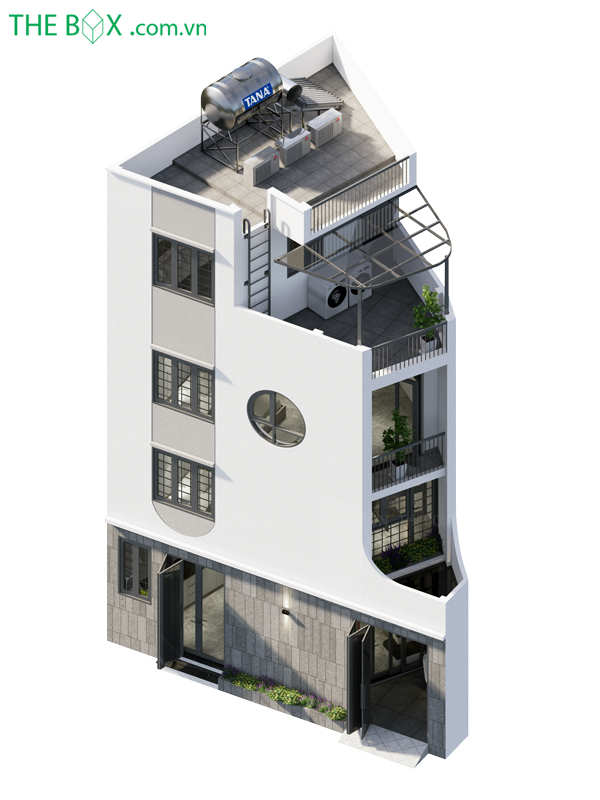

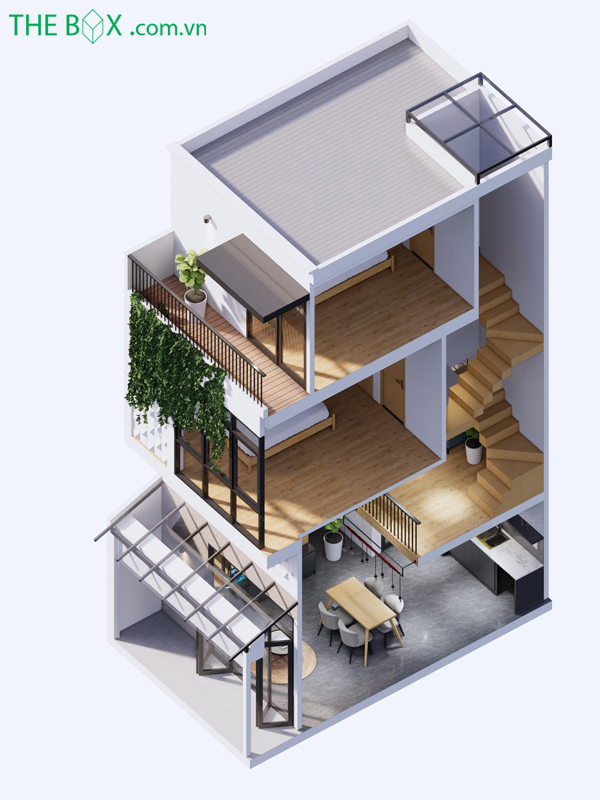

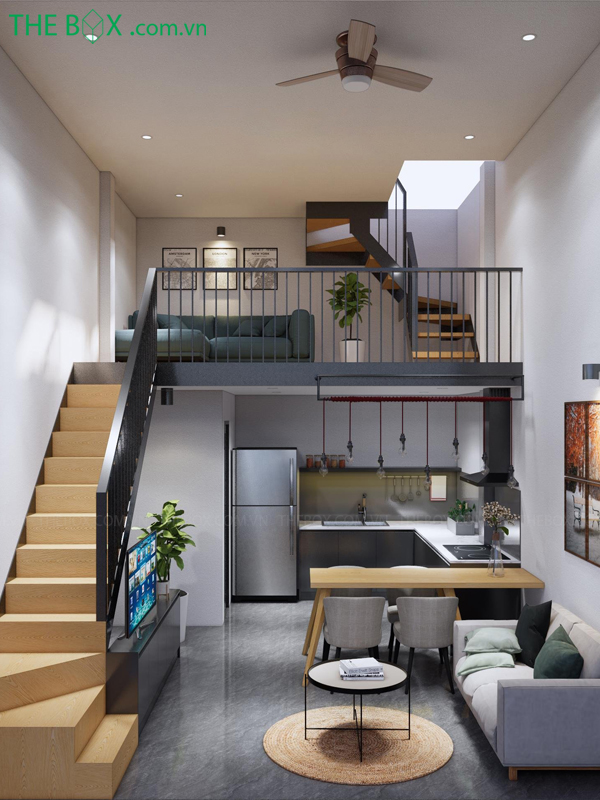

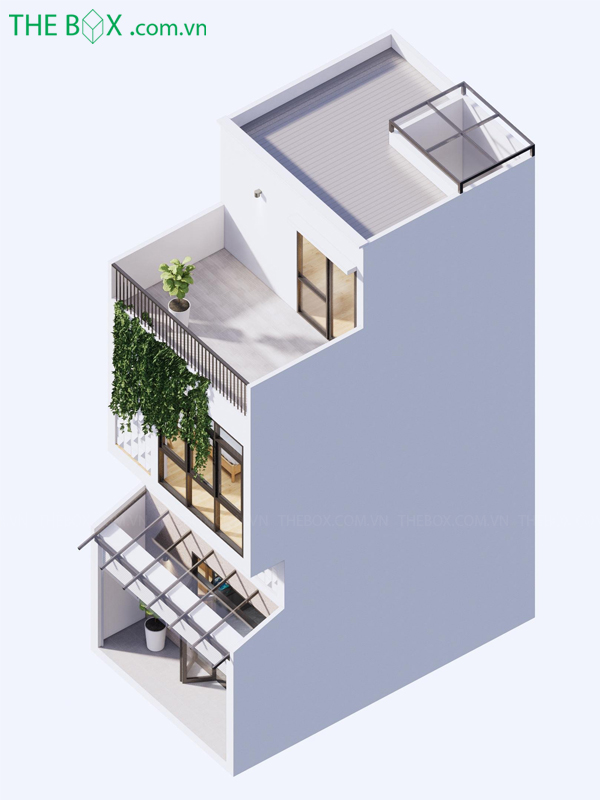

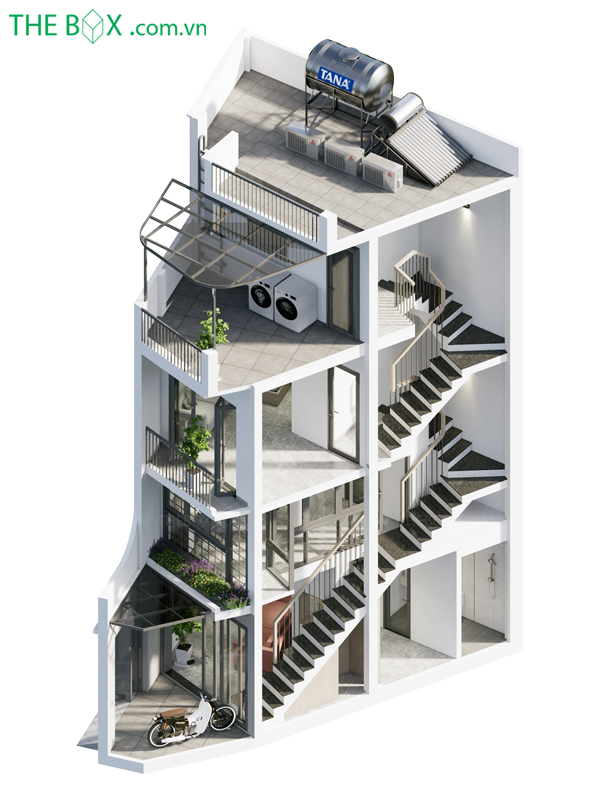

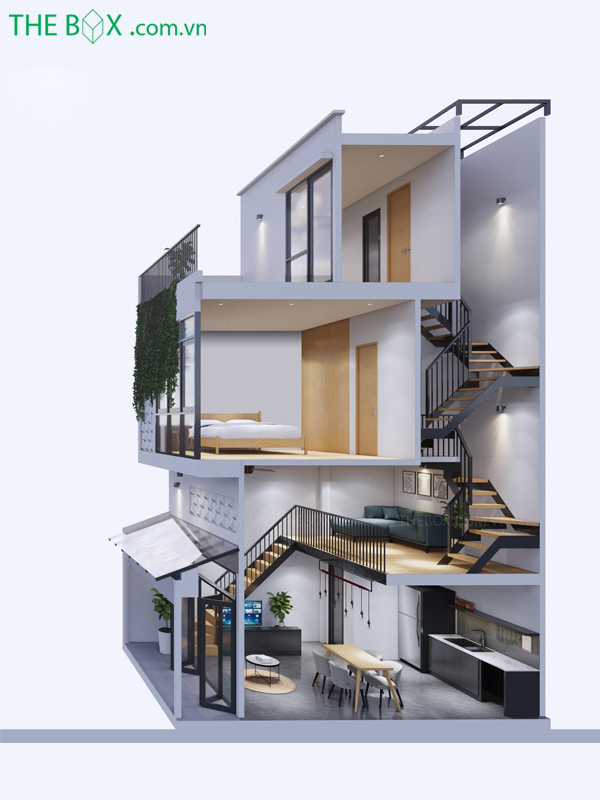

CÔNG TRÌNH CẢI TẠO NHÀ QUẬN 6
CÔNG TRÌNH CẢI TẠO NHÀ Q. TÂN BÌNH
CÔNG TRÌNH CẢI TẠO NHÀ GÁC LỬNG Q. TÂN PHÚ
CÔNG TRÌNH CẢI TẠO NHÀ QUẬN 1
